Маз 503: технические характеристики самосвала

История автомобиля

Минский автомобильный завод прогрессивно штамповал модель за моделью и их модификации. МАЗ-503 родился как модернизация от версии МАЗ-500. Производство происходило в период с 1966 и до середины 70-х годов. В юбилейный год для Минского завода, 1970 год, в модели произвели апгрейд. Основным отличием от «500» модели была уменьшенная колесная база и узкая направленность – карьерный самосвал. Штампованные секции рамы скреплялись при помощи заклепок. Располагается она на четырех рессорах, соответственно, расположенных продольно. Кроме этого в подвеску внедрены гидравлические амортизаторы, работающие телескопически. Свойства кабины изменились в небольших деталях, она также была полностью из метала и собрана при помощи сварки, помимо трех сидячих мест имеется одно спальное.

Механизм откидывания платформы оснащён гидравлической системой, работающей в возвратно-поступательном режиме. Удобным было то, что опрокидывание и другие операции по управлению кузовом можно осуществлять из кабины водителя. В систему интегрирован специальный клапан, который после завершения отгрузки активировал встряску грузовой платформы для более качественного сброса. Для удобства рулевая система оснащена гидроусилителем руля. Изменения также затронули трансмиссию, главная передача имела теперь более высокое передаточное число для заднего моста (9,57). Тормозная система распространялась только на автомобиль и не имела возможности подключения прицепа (тормозной кран был применен типа ЗИЛ).

Интересно, что в МАЗ-503В над гидравлической системой было управление пневматическим способом. Процесс происходит под управлением пневмораспределительного крана. Кабину обеспечили теми же элементами, что и в «пятисотом» МАЗ. Ручные стеклоподъемники, стеклоочистители с электроприводом, коврики, ящики для инструментов и личных вещей. Для удобства даже предусматривались откидывающиеся противосолнечные козырьки. Про зеркала заднего вида, скорее всего упоминать, не стоит.

Модификации

МАЗ-503 Опытный ‘1958

МАЗ-503 Опытный ‘1962

МАЗ-503 ‘1963–65

• технические характеристики

МАЗ-503А

Это вторая модификация самосвала (первая получила индекс Б). Отличия от предшественника:

• измененный фронтальный вид;
• машины стали более современными: кабинный обогреватель, световые приборы.

МАЗ-503Б

Это первая модификация машины. Изменения в ней незначительные, и их немного:

• у кузова стали прямыми борта;
• появилось авторегулирование открытия заднего борта;
• переработана гидравлика, улучшилась управляемость.

Технические характеристики

Отличия между модификациями, в основном, затрагивали немногочисленные изменения. Так, в МАЗ-503В была переработана гидравлика и управление ею; в МАЗ-503А были улучшены характеристики двигательных элементов.
Двигатель

Помимо вышеперечисленных характеристик МАЗ-503 самосвал имел две фары и два подфарника. Фары работают в двух режимах: ближний и дальний свет. Приборная панель и салон также имели освещение. Работу электросети обеспечивал генератор Г-271 (24 ватта). Также, как и у всей серии моделей «500», большим минусом было большое количество выбрасываемых химикатов. Этот фактор сказывался на экологических показателях грузовика. На данный момент МАЗ-500 имеет статус EURO-0.

Двигатель и трансмиссия

Своей проходимостью и грузоподъемностью самосвал МАЗ-503 обязан мощному дизельному двигателю ЯМЗ-236. Силовая установка имеет в своем составе 6 цилиндров, расположенных в V-образном порядке. Рабочий объем составляет 11,15 литра, из-за чего максимальная мощность находится на уровне в 180 лошадиных сил.

Система охлаждения жидкостная, с принудительной циркуляцией антифриза и термостатическим устройством. Последнее устройство предназначалось для создания оптимального температурного режима вне зависимости от погодных условий.

Особенностью установки можно назвать сложную систему очистки горючего. Прежде чем попасть в камеру сгорания, дизель подвергался грубой и тонкой очистке. Для этого в систему подачи топлива было встроено два фильтра – элемент для хлопчатобумажной ровницы для первичной обработки и фильтр из древесной муки на пульвербакелитовой связке.

Это одновременно увеличило долговечность агрегата и позволило использовать топливо низкого качества. Подобная система использовалась в масляной системе двигателя смешанного типа.

Трансмиссия автомобиля МАЗ-503 представлена механической 5-ступенчатой коробкой передач с синхронизаторами на всех скоростях, кроме первой. Двухдисковое сцепление сухого типа с фрикционами зарекомендовало себя с положительной стороны.

Модернизации и разработки

• МАЗ-503 Опытный I – был разработан еще в 1958 году на основе базовой версии МАЗ-300. Цель была обеспечить данные для эффективной работы в карьерных условиях. Данный образец как экспонат находится в павильоне «Машиностроение» на ВВЦ.
• МАЗ-503 Опытный I – очередная версия получила обновленный бампер и апгрейд мощностных и технических характеристик. Появился опытный образец в 1962 году.
• МАЗ-503 – основная модель появилась в 1963 году и без улучшений производилась до 65-го года.
• МАЗ-503Б – с 1965 до начала 70-х — один из популярнейших самосвалов. Модернизированная модель обрела новый кузов с прямыми бортами. Кроме этого, открытие заднего борта теперь регулировалось автоматически.
• МАЗ-503А – по сравнению с предшественником «Б» снова изменился внешний вид фронтовой части. Электроприборы были заменены на более современные: обогревательная печь; световые приборы и другое. Модель выпускалась с 1970 по 1977 год и была заменена на МАЗ-5549, который строился на той же базе, но уже с более широкой переработкой рабочих систем.

Грузовики из Белоруссии чем дальше, тем больше увеличивали свой потенциал. Универсальность базовых моделей и их податливость к перепрофилированию играли большую роль в эффективности машин. Это было значимо по одной причине – страна нуждалась в хорошей транспортировке грузов, и Минский автомобилестроительный завод справлялся с этими задачами.

МАЗ-500 — обзор и история модели

В книге «Пути развития грузовиков и автобусов», изданной Наркомхозом СССР в 1938 году, профессор Борис Васильевич Гольд ратует за использование на грузовых автомобилях кабины, установленной над двигателем. При такой компоновке помимо рационального распределения веса груженого автомобиля по осям удается сократить общую длину, сохраняя и увеличивая длину грузовой платформы.

Однако данная компоновка имеет и существенные недостатки: перегрузка передней оси при движении порожняком и сложность доступа к двигателю для ремонта и обслуживания. Чтобы получить хороший доступ к мотору, требовалась кабина, откидывающаяся вперед. Несмотря на это, грузовики с кабиной над двигателем с двадцатых годов прошлого века начинают получать большое распространение в США, Великобритании и других странах. Советская автопромышленность смогла наладить производство «бескапотников» лишь в середине 60-х годов, и самым тяжелым среди них стал «МАЗ-500».

Первые образцы новых автомобилей (грузовика «МАЗ-500» и карьерного самосвала «МАЗ-503») коллектив Минского автомобильного завода собрал в канун 41-й годовщины Великого Октября — к 7 ноября 1958 года. Новые машины существенно отличались от «МАЗ-200» и «МАЗ-205» как по компоновке, так и по основным агрегатам и узлам. Кабина у них устанавливалась над двигателем, что значительно повысило грузоподъемность и улучшило маневренность. Годовая по сравнению с «МАЗ-200» повысилась на 15%, самосвала — на 25%. В создании новых машин принял участие целый коллектив конструкторов, возглавляемый Михаилом Высоцким. Вместе с ним трудились Н. Кузьмин, Л. Гилельс, А. Вагонный, И. Демидович, а также молодые художники-конструкторы Н. Янкова, Л. Лаврентьева и Ф. Ревзина. Именно они стали основными создателями «500-х» «МАЗов».

Пробная сборка грузовиков «МАЗ-500» на конвейере началась в марте 1963 года, потому что Ярославский автомобильный завод, 17 апреля 1958 года переименованный в моторный, смог начать серийный выпуск V-образных шестицилиндровых дизелей «ЯМЗ-236» для новой машины только к этому времени. Через два года — в марте 1965-го — «пятисотые» пошли на поток, а в декабре того же года был выпущен последний«МАЗ-200П». «МАЗ-500» явился шагом вперед в техническом отношении по сравнению со своим предшественником. И не только благодаря компоновке с кабиной над двигателем, позволившей при уменьшении общей длины машины на 290 мм установить грузовую платформу на 310 мм длиннее и перевозить на 500 кг груза больше. Переход на совершенно новую конструкцию без унификации с прежней, устаревшей, позволил внедрить множество прогрессивных технических решений. В их числе — планетарные редукторы в ступицах задних колес, гидроусилитель руля, телескопические амортизаторы двойного действия, а также откидывающаяся вперед кабина. «МАЗ-500» имел грузоподъемность 7,5 т и благодаря мощному четырехтактному дизелю «ЯМЗ-236» мог буксировать прицеп полной массой 12 000 кг, преодолевая подъемы крутизной до 20 градусов и развивая с полной нагрузкой скорость 75 км/ч. И главное, что при этом его эксплуатационный расход топлива составлял 25 л на 100 км. Большой процент среди продукции Минского автомобильного завода занимали автомобили-самосвалы. Опытный образец автосамосвала «МАЗ-503» на короткобазном шасси экспонировался с марта 1959 года на ВСХВ, однако в серийное производство он пошел также в 1965 году вместе с грузовиком. «МАЗ-503» имел низкобортный кузов ковшевого типа и предназначался для вывоза грунта и скальных пород. Кроме него в производство пошелавтосамосвал «МАЗ-503Б», оборудованный кузовом с высокими бортами, козырьком над кабиной и откидным задним бортом. Он более подходил для транспортировки сыпучих грузов: грузоподъемность обеих машин составляла 7 т. Планировалось также выпускать строительный самосвал с одноместной кабиной «МАЗ-510», однако из-за отсутствия места на МАЗе для выпуска одноместных кабин, он так и остался опытным образцом.

В 1962 году появились самосвальные автопоезда с двусторонней разгрузкой, состоящие изавтомобиля-тягача«МАЗ-511» и двухосного прицепа-самосвала «МАЗ-847» общей грузоподъемностью 13 т. Такие самосвальные автопоезда выпускались в ограниченных количествах.

Было начато производство новых седельных тягачей «МАЗ-504» с кабиной над двигателем и колесной базой в 3200 мм, переход на новую компоновку дал заметный выигрыш в снаряженной массе тягача. Условия работы водителя на этом тягаче были далеко не идеальными, изводил высокий уровень шума и вибраций. На базе «МАЗ-504» был создан седельный тягач «МАЗ-504В», предназначенный для международных перевозок, и буксирующий двухосный полуприцеп«МАЗ-5205». Этот тягач оснащался мощным 8-цилиндровым дизелем «ЯМЗ-238» в 240 л.с., дававшим автопоезду необходимые тягово-динамические качества. Однако недопустимая нагрузка на ось не позволяла успешно эксплуатировать полуприцепы «МАЗ-5205» на международных трассах, и тягачи «МАЗ-504В» буксировали импортные полуприцепы, в основном финского или немецкого производства.

Существовал и еще один седельный тягач — «МАЗ-504Г», предназначавшийся для буксировки самосвального полуприцепа «МАЗ-5232» грузоподъемностью 13 т и имевший масляный насос для подъема кузова на полуприцепе. Кроме самосвальных полуприцепов седельные тягачи «МАЗ-504» буксировали полуприцепы-цистерны «АЦПТ-11» для транспортировки молока; «ВЦПП-10» для перевозки вина; «РЗ-ВЦП-11» для пива. Но самым распространенным полуприцепом-цистерной был цементовоз «ТЦ-6», который строился Красногорским заводом цементного машиностроения и буксировался седельным тягачом «МАЗ-504», оборудованным компрессором. Автобетоносмесители«С-1036» и «СБ-92», автомобили-топливозаправщики, продуктовые фургоны монтировались на шасси «МАЗ-500». А автомобильных кранов для этогоавтомобиля советская промышленность выпускала более двадцати видов.

Когда еще готовился серийный выпуск «МАЗ-500», для него уже были созданы полноприводные модификации. Однако в серию пошел только лесовозный тягач «МАЗ-509П». Но также предполагалось делать и две его модификации, тоже с колесной формулой 4х4 и постоянным (неотключаемым) приводом на все колеса: грузовой автомобиль«МАЗ-505» с бортовым кузовом с решетчатыми бортами и седельный тягач «МАЗ-508В». Последний, как и «МАЗ-509П», оснащался двухскатными задними колесами и маслонасосом для питания гидросистемы буксируемого полуприцепа, который мог быть самосвалом или цементовозом. Обе машины были воплощены в металле в начале 1962 года и комплектовались 180-сильным дизелем «ЯМЗ-236».

Лесовозный автопоезд «МАЗ-509П» состоял из тягача и прицепа-роспуска «2Р-15Т» Тавдинского механического завода, который мог быть погружен тяговой лебедкой на раму тягача, что сохраняло ходовую часть роспуска при движении без хлыстов бревен и улучшало маневренность на трудных дорогах лесоразработок. Пожарная механическая лестница«АЛ-45 (500)» могла устанавливаться не только на шасси обычного грузовика, но и на переработанном шасси лесовоза«МАЗ-509П». Такие лестницы использовались при тушении пожаров на нефтехранилищах в районах Сибири, где не было дорог с хорошим покрытием. В том же сибирском городе Серове работала мощная передвижная станция«ПНС-100» на шасси «МАЗ-509П».

Интересен тот факт, что Минский автозавод с 1956 по 1970 год сумел, не располагая собственным производством двигателей и коробок передач, спроектировать и построить большое количество различных моделей и модификаций«500-го» МАЗа. Были созданы и испытаны: длиннобазный грузовой автомобиль «МАЗ-500Т», северные и южные модификации — «МАЗ-512» и «МАЗ-513». Своим появлением они были обязаны не только инициативе конструкторов, но и наличию большого и хорошо оснащенного экспериментального цеха. Завод постоянно располагал образцами новых моделей, которые могли быть в любой момент поставлены на серийное производство. Удельный вес автопоездов МАЗ в советских магистральных перевозках был достаточно большим. И хотя двухосный грузовой автомобиль«МАЗ-500А» с двухосным прицепом «МАЗ-886» мог перевозить 16,5 т, требовались более производительные автомобили. Повышение грузоподъемности увеличивало осевые нагрузки. Поэтому главный конструктор Михаил Высоцкий считал, что для магистральных перевозок народно-хозяйственных грузов необходимы трехосные автомобили. Так появился «МАЗ-516» с третьей подъемной осью — самый первый советский автомобиль такого типа. При полной загрузке вес машины передавался на дорожное полотно через колеса всех трех осей, а когдаавтомобиль следовал порожняком, третья неведущая ось вывешивалась при помощи гидравлического устройства. В результате сокращались износ резины и расход топлива, а осевые нагрузки пустого автомобиля оставались в допустимых пределах. Межведомственные испытания «МАЗ-516» прошли в январе 1966 года, первая партия машин покинула сборочный конвейер в январе 1969-го. Параллельно испытывалась и доводилась трехосная модель «МАЗ-514» с колесной формулой 6х4. Ее приемочные испытания прошли в январе 1969-го, а производство началось в 1974 году. На основе этих автомобилей был создан седельный тягач «МАЗ-514», варианты которого специально разрабатывались для нового общества международных перевозок «Совтрансавто».

8 февраля 1965 года на Международную ярмарку в Лейпциге был отправлен седельный тягач «МАЗ-504» с полуприцепом «МАЗ-5245», который был отмечен почетным дипломом. В августе — сентябре того же года состоялся грандиозный пробег советских автомобилей по странам Европы, организованный всесоюзным объединением«Автоэкспорт», и все модификации «МАЗ-500» приняли в нем участие. Минские автомобили были тепло встречены за рубежами СССР, и их экспорт увеличивался из года в год. С началом 70-х годов семейство «МАЗов» прошло модернизацию: на смену «МАЗ-500» пришел «МАЗ-500А». Новая модель получила измененную облицовку радиатора и более совершенную пятискоростную коробку передач, что в сочетании с измененным передаточным отношением заднего моста повысило тяговые качества, возросла до 85 км/ч и максимальная скорость. «МАЗ-500А» и его модификации продержались на производстве до 1977 года, когда они были заменены новым семейством «МАЗ-5335». Следующее унифицированное семейство минских грузовиков появилось в 1979 году, они уже имели совершенно другой стиль кабины и оснащались двигателями «ЯМЗ-238Ф» мощностью 320 л.с.

Источник: https://www.ав.by/

Плюсы и минусы

По прошествии времени МАЗ-503 хоть и устарел, но не утратил своих прекрасных рабочих качеств. Модель переняла основной список преимуществ и недостатков своего старшего брата — 500-й версии грузовика. Самосвал демонстрирует следующие нюансы:

• Хорошая грузоподъемность. Находясь в рабочем состоянии машина в этом плане может легко конкурировать с современными грузовиками;
• Направленность на работу. Вплоть до 90-х МАЗ во главу ставили максимальную производительность техники, а только после этого — решения остальных элементов;
• Наличие спального места позволит отоспаться водителю в случае такой необходимости, например, при дальней поездке;
• Удобный доступ к двигателю, блоку КПП и другим системам машины. Кабина откидывается, давая возможность с легкостью подобраться к любой части из рабочих деталей;
• Плохая герметичность салона и практически полное отсутствие комфорта. Без дополнительных модернизаций рабочее место водителя оставляет желать лучшего;
• В холодное время за рулем находится еще неудобнее, спасти может только дополнительный обогреватель.

Механизмы управления

Рулевой механизм – с винтовой передачей и зубчатой парой. Передаточное число рулевого механизма – 23,6. Рулевой механизм снабжается гидравлическим усилителем. У МАЗ-5549 силовой цилиндр усилителя является составляющей частью рулевого привода (трапеции). Максимальный угол поворота передних колёс составляет 38 градусов.

Тормозная система представляет из себя передние и задние барабанные механизмы с пневматическим приводом. Привод ножного тормоза – с раздельным торможением передних и задних колёс. Воздушный компрессор двухцилиндровый, с жидкостным охлаждением. Ручной тормоз – центральный, также колодочного типа, расположенный на фланце ведущей шестерни заднего моста. Тормоз-замедлитель – компрессионный, с поворачивающейся заслонкой в выхлопной системе.

Подводим итоги

При наличии тех или иных качеств, машина все равно остается в истории как положительный продукт Минского автомобилестроительного завода. С учетом любви водителей к модернизациям и улучшениям, любой недостаток или минус машины можно превратить в положительное направление, нужно всего-то пара рабочих рук.

Грузовики из Белоруссии чем дальше, тем больше увеличивали свой потенциал. Универсальность базовых моделей и их податливость к перепрофилированию играли большую роль в эффективности машин. Это было значимо по одной причине – страна нуждалась в хорошей транспортировке грузов, и Минский автомобилестроительный завод справлялся с этими задачами.

Советуем Вам прочитать статью: МАЗ – история Минского автозавода

Дальнейшее развитие серии 500

По своим техническим характеристикам и параметрам МАЗ-500 не уступал зарубежным аналогам, а по таким важнейшим показателям как максимальная скорость и проходимость, даже превосходил их. Что касается отечественных аналогов, МАЗ-500 по своей эффективности значительно превосходил их.

Тем не менее, не обошлось и без недостатков. Габаритная ширина грузовика составляла 2650 мм и превышала европейские стандарты, равные 2500 мм. Это не позволяло эксплуатировать грузовики на международных трассах. Помимо того, не совсем удачно были подобраны передаточные числа коробки передач, да и мощность двигателя не позволяла использовать машину для магистральных перевозок. С учетом опыта эксплуатации и с целью устранения недостатков конструкторы МАЗа приступили к разработке модернизированной версии МАЗ-500.

Габаритная ширина была приведена в соответствие международными стандартами, были скорректированы передаточные числа КПП, что позволило поднять максимальную скорость грузовика до 85 км/час. Также на 100 мм увеличилась колесная база, а грузоподъемность достигла 8 тонн. Модернизированная версия стала серийно выпускаться с 1970 года под индексом МАЗ-500 А. В семейство модернизированных грузовиков также вошли самосвалы МАЗ -503А и Б, Седельные тягачи МАЗ-504 А и Б.

В 1970 году большой группе работников прославленного предприятия за успешную разработку и внедрение в производство нового семейства отечественных большегрузов была присуждена Государственная премия СССР.

В 1968 году минские автомобилестроители приступили к подготовке к серийному выпуску трехосных грузовиков МАЗ-516 и промышленных лесовозов МАЗ-509. Для освоения производства этих автомобилей потребовалось дооснастить цеха дополнительными металлорежущими станками и обрабатывающими центрами.

Наряду с модернизацией и повышением качества выпускаемой продукции на заводе отрабатывались и внедрялись современные по тем временам технологии производства. Значительно обновился станочный парк, осваивались новые агрегатные станки и обрабатывающие центры.

Специалисты предприятия с началом серийного выпуска МАЗ-500 вели постоянный мониторинг своей продукции и следили за результатами эксплуатации автомобилей в автохозяйствах страны с целью выявления недоработок и дальнейшего повышения качества, надежности и долговечности автомобилей.

Как уже было отмечено, с 1970 года завод перешел на выпуск модернизированного семейства МАЗ-500А. Помимо прочего, у модернизированной версии грузовиков ресурс пробега до первого капитального ремонта возрос на 40 тысяч километров. Внешне модернизированный грузовик практически не отличался от предшественников. Пожалуй, единственное внешнее отличие заключалось в обновленной, «клетчатой» решетке радиатора.

Следующая модернизация популярных грузовиков была проведена через шесть лет, в 1976 году. Тогда на заводе начался серийный выпуск модели под индексом 5335. На этот раз дизайнеры МАЗа уделили больше внимания улучшению «внешности» модели. Грузовик получил новую облицовку и бампер с интегрированной в него светотехникой. Улучшился интерьер кабины, деревянная грузовая платформа была заменена металлической. Ресурс пробега до капитального ремонта увеличился до 300 тысяч километров, была снижена трудоемкость техобслуживания.

В 1977 году в Европе были введены в действие новые стандарты размещения светотехнического оборудования на грузовиках. Это заставило конструкторов МАЗа оперативно интегрировать фары в бампер. Для того чтобы автомобиль не выглядел «слепым», дизайнеры разработали новую, более агрессивную решетку радиатора. Помимо внешнего вида, это позволило улучшить и вентиляцию двигателя. На месте, где ранее размещались фары, стали устанавливать указатели поворотов. Декоративные накладки поворотников, стилистически дополняющие решетку радиатора, визуально увеличивали решетку, однако ее площадь осталась прежней.

После модернизации 1976 года автомобилям начали присваивать индексы по новой системе, принятой для грузового автотранспорта. Так, базовая версия, ранее носившая индекс МАЗ-500А получила новое обозначение МАЗ-5335. Аналогичные индексы получили и другие машины семейства. При этом гамма и типология грузовиков не изменилась, хотя в конструкцию многих из них были внесены доработки.

«Пятисотый» МАЗ с полным правом можно назвать наиболее яркой страницей во всей истории Минского автозавода. Именно эта модель стала на долгие годы визитной карточкой предприятия и определила концепцию последующих поколений минских грузовиков. Даже сегодня, когда с конвейера МАЗа сходят ультрасовременные модели с элементами западного лоска, при внимательном рассмотрении и в них можно разглядеть черты славного «дедушки».

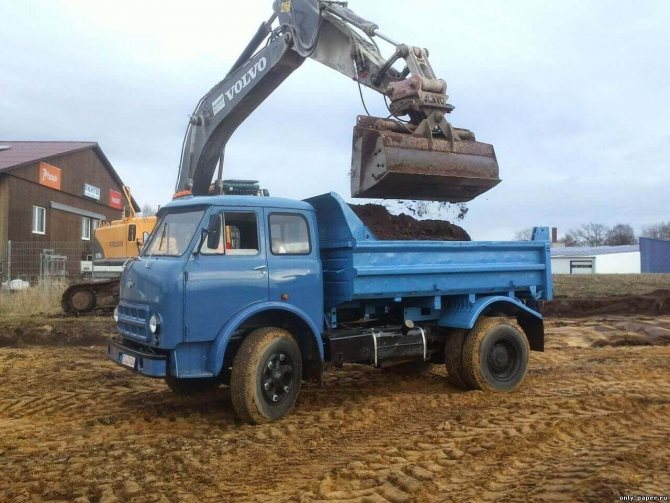

МАЗ-503 фото
